DSシリーズ引張コイルバネ

製品仕様

スーパースプリングDSシリーズは、当社規格Dシリーズの規格寸法を基準にして、材質をばね用ステンレス線に変更して作成したシリーズです。

1. ばねの仕様

1. 材料
  • 線径 0.5~2.5mm
    JIS G4314ばね用ステンレス鋼線 SUS 304-WPB
2. ばねの形状及び寸法許容差
DSシリーズ引張コイルバネ仕様

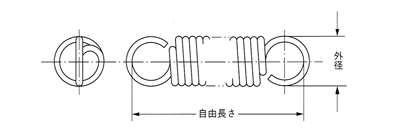

標準寸法表に示すばねの形状及び寸法許容差

1 巻方向 自由
2 端部形状 逆丸フック
3 外径 JIS B2704-2冷間成形引張コイルばねのコイル直径の許容差の2級による(別表参考資料)
4 自由高さ 参考値とし、許容差をつけない
5 許容荷重(N) ±10%(ただしタワミ4mm以上に限る)
6 ばね定数 参考値とし、許容差をつけない
7 初張力 参考値とし、許容差をつけない
8 低温焼鈍 性能向上のため、ばね成形後、低温焼鈍を施す
9 使用温度限界 -30℃~+200℃
10 ばねの寿命 使用上の目安として許容荷重を表示しました。これはJIS B2704を参考に許容ねじり応力を約64%として算出してありますが、寿命保証の意味ではありません。ばねは使用状態における上限応力と下限応力の関係から必要な繰り返し数(寿命)を考慮して、この許容荷重以下の適当な荷重を選定して下さい。
参考:JIS B2704-1 コイルばね - 第1部:圧縮及び引張コイルばね基本計算方法
